13918302518 / 13918302518 在线咨询一、 HQD-50/160/300传动轴专用硬支承平衡机技术参数
|
平衡机型号Type |
HQD-50 |
HQD-160 |
HQD-300 |
|
工件最大质量（kg）Max.dia.of works |
50 |
160 |
300 |
|
采用硬支承方式 Hard brace |
|
|
|
|
测量方式Measurement mode |
双面 |
双面 |
双面 |
|
工件最大直径（mm）Mzx.dia.of works |
φ200 |
φ300 |
φ300 |
|
电机功率（w）Motor power |
0.75 |
1.1 |
2.2 |
|
主轴轴承（mm）Spindle bearing |
NSK |
NSK |
NSK |
|
陶瓷压电传感器 （套）Ceramic piezoelectric sensor |
2 |
2 |
2 |
|
平衡转速（rpm）Balancing speed |
1500(可选配变频调速) |
1000(可选配变频调速) |
800(可选配变频调速) |
|
最小可达剩余不平衡量emar（g.mm/kg）Min.achieveable unbalance |
≤10 |
≤10 |
≤10 |
|
不平衡减少率URR（%）Unbalance reduction ratio |
≥ 85 |
≥85 |
≥85 |
简介：
结构：
1、该型平衡机是我司根据传动轴结构特性，经过多年的结构优化设计，生产的一款传动轴专用平衡机。
2、传动轴平衡机直接由电机拖动主轴旋转，省去老式传动轴平衡机的万向节部套，消除万向节对工件的干扰，使其精度能满足各种高端传动轴用户的需要。
3、硬支承结构，采用压电式传感器。
优点：
1、结构合理，刚性强。
2、采用目前市场最新电脑工控测量系统，触摸液晶屏显示、人机界面、操作方便、9种支承方式、夹具补偿功能、信号故障分析、具记忆储存和打印功能。
3、同时具备单、双面测量功能，可一机多用。
4、一次性定标，可以永久使用，允许工件极大的不平衡量。
应用范围：

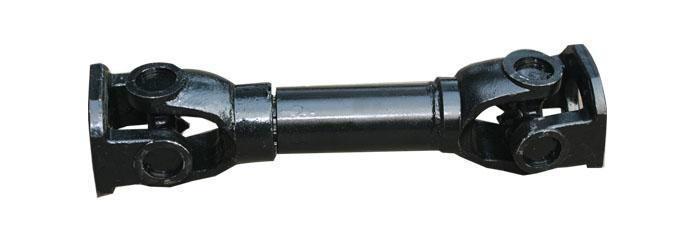

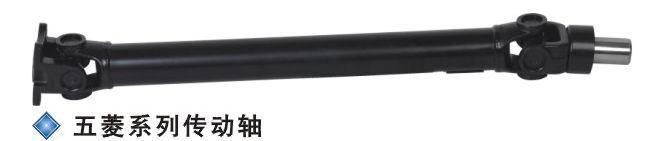

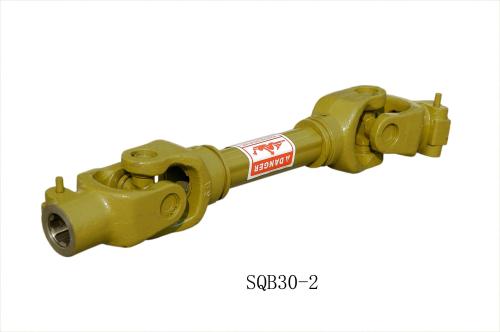

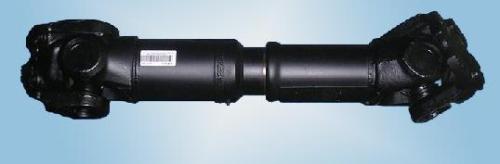

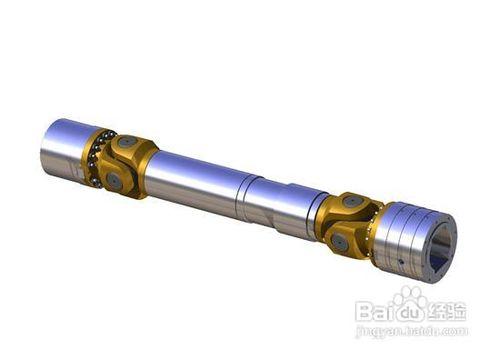

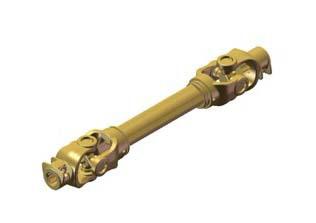

适用于多种结构的传动轴。
